1 引言
建筑藝術在通過幕墻這種形式,在表現個性的同時也給了人們精神上享受。現在的建筑幕墻已不再是單一呆板的世界，而是由多種材料搭配，有凹有凸，有曲有折各種外形的組合幕墻。由它構成的建筑造型新穎多變、標新立異，構圖虛實對比強烈，環境色彩鮮艷明快，人們喜聞樂見的建筑藝術效果，給現代化城市面貌增加了魅力。
作為建筑外觀裝飾中最有表現力的層面就是面板了，面板通過其豐富的色彩和多變的造型來實現建筑師們對其建筑表觀藝術的完美追求。通常幕墻所用的面板包括玻璃、金屬板、石材等幾類，它們各自根據其自身材質的功能特點來實現其對建筑表觀功能要求。
在建筑師追求建筑外觀新、奇、特等充斥著后現代唯美主義的建筑設計中，會出現不少另類、多變的三維自由面造型，這給幕墻公司的技術改進和研發提出不小的挑戰和巨大的契機。可以說，異形面板幕墻的出現和發展給了幕墻設計師們發揮其聰明才智的空間，促使建筑幕墻的設計與施工技術更有利的向前發展。
為了我們在便于對異形面板幕墻的研究，在設計過程中更好的對每一個異形幕墻的物理性能和基本功能的實現，本文根據幕墻面板的形式對異形幕墻進行了分類，并結合實際工程案例作一些粗淺的解析。
1.1、異形幕墻的基本概念
異形建筑幕墻的概念是相對于普通的平面建筑幕墻而言的。建筑幕墻是“由面板與支承結構體系組成，具有規定的承載能力、變形能力和適應主體結構（詞條“主體結構”由行業大百科提供）位移能力，不分擔主體結構所受作用的建筑外圍護結構（詞條“圍護結構”由行業大百科提供）或裝飾性結構。”
所以異形建筑幕墻首先應該是建筑幕墻，有著幕墻的全部功能;其次是面板與結構根據建筑造型的要求產生了各種異形的變化，達到某種建筑藝術效果的幕墻。(異形建筑幕墻并不是一種單獨的幕墻系統)
在廣義上講，異形幕墻不但包括各種形式和各類面板材（詞條“板材”由行業大百科提供）料的異形建筑幕墻，同時還包括了一部分異形采光頂和異形屋面。因為幕墻和屋面在定義上的區分主要是以垂直地面的75°為界的。大于75°為幕墻，小于75°為屋面。金屬屋面：“由金屬面板與支承體系(支承裝置與支承結構)組成的，不分擔主體結構所受作用且與水平方向夾角小于75°的建筑圍護結構。”幕墻和屋面兩者之間在構造和性能上有很大區別的。但在異形建筑中往往用連續的曲面使之連為一個整體，沒有明確的分界線。
1、2異形幕墻的的部分工程案例
異形建筑的發展使得城市景觀充滿生機，由于現代異形建筑的鼻祖——埃菲爾鐵塔的成功，越來越多的異形建筑和與之匹配的異形幕墻在近些年來像雨后春筍班的出現。藝術家和設計者傾盡全力去打造“全新”“從未有過的”“特征顯著的”建筑，給建筑幕墻從材料到工藝以及加工技術提出了一個又一個全新的課題，讓幕墻設計師們迎接了一個又一個全新幕墻技術的考驗。

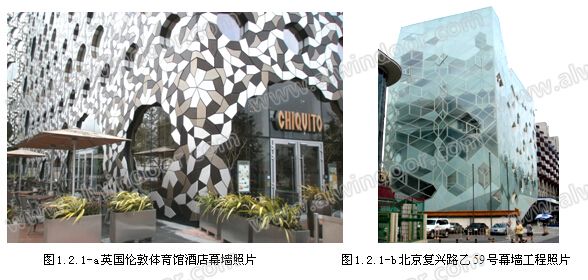

1.2.1、 英國倫敦體育館酒店的外幕墻就是采用了3mm厚的鋁單板，在平板面上進行幾何形狀的異型裁剪，剪切成多種不等邊的多邊形，根據建筑設計的要求拼裝成幕墻的平面幾何形狀，很好的展示了該建筑幕墻的特性(如圖1.2.1-a)。
北京復興路乙59號幕墻工程項目是一項舊樓改造項目，建筑師利用了玻璃的彩釉印刷技術使多種不等邊的菱形玻璃的透光率產生變化，又利用玻璃在平面上的凹凸變化實現其建筑語言，使得整個建筑充滿靈動感(如圖1.2.1-b)。
1.2.2、在各種異形曲面的結構表面利用異型面板玻璃、鋁板或其他材料構成各種新、奇、特的異形建筑幕墻。

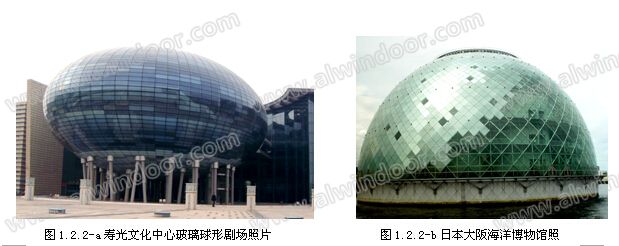

壽光文化中心玻璃橢球形劇場的長軸是60米短軸為40米 由多根相互平行的立柱支撐在8米高的空中。球形劇場的一端是通過通道與大堂連接，球形劇場的結構是由鋼管通過經緯線的布置形成的球殼。外層的異型面板玻璃是中空彩釉夾膠的熱彎玻璃組成。通過彩釉點密度的變化實現透光率的變化。玻璃與鋼結構的連接節點是通過玻璃之間的空隙將內片玻璃固定（詞條“固定”由行業大百科提供）在結構上，實現了機械連接的隱框效果。(如圖1.2.2-a)
大阪海洋博物館的外維護結構是由鋼管和連接構件鑲拼成的球殼，表面采用了透明夾膠玻璃。和特種夾膠玻璃，這種玻璃是用SGP膠片將不銹鋼穿孔板夾在兩片玻璃的之間，通過不銹鋼穿孔板的孔洞目數變化實現透光率的變化。建筑師把九種不同透光率的玻璃按設計排布在球體表面上，在天空光線產生變化時不銹鋼夾層玻璃的反光也隨著變化。這層玻璃在達到了建筑效果的同時也起到了遮陽和節能的作用。(如圖1.2.2-b)
巴黎“融化式建筑”的出現，打破了我們對建筑的一般理解。是異形建筑的一個大膽的探索，它使用了視錯覺技術造成的效果,給了異形建筑和異形門窗幕墻以全新的認識.這類建筑的“特征顯著”個性極強。(如圖1.2.2-c)
美國拉斯維加斯的可樂總部大樓是利用點支式玻璃幕墻的可塑強、表現性強的特點，在墻面上制作了一個巨大的仿真可樂瓶(如圖1.2.2-d)。這是在異形建筑中的仿真建筑，近期在國內出現的如：河北的“福祿壽三星酒店”(天子大酒店)，外觀完全就是福、祿、壽三位神仙的雕塑，色彩濃烈鮮艷;安徽合肥濱湖新區的直徑為61米高18米，以鳳陽花鼓為造型的鼓形建筑等。形象真實具體是類似于雕塑的一種異形幕墻形式。
白家莊酒店項目在建筑設計時，建筑師利用金屬板的可塑性（詞條“可塑性”由行業大百科提供）性能，在外幕墻的層間上制造了一個奇特的有著夢幻效果的金屬板與玻璃的復合幕墻 。讓有著奇異三維造型的金屬板與通透的大透明玻璃有機的形成了一個整體(如圖1.2.2-e)
英國伯明翰的賽爾夫里奇百貨商店的外幕墻更是彰顯其建筑個性的一個典型。它采用六邊形的金屬板單元塊組成一個夢幻的世界。(如圖1.2.2-f)
