(4)、長沙梅溪湖國際文化藝術中心項目的異形幕墻和屋面的外表面，是采用了異型玻璃面板、異型鋁板面板、異形雙曲面GRC面板拼接成的雙曲面造型。在立面上GRC板與玻璃對接，在頂面GRC板與金屬屋面和玻璃采光頂對接。(如圖2.3.2-j、k)
2.1.5、白家莊酒店在建筑設計時對金屬幕墻板的要求:

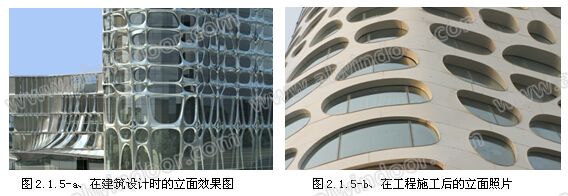

該項目在建筑設計時，建筑師利用金屬板的可塑性性能，在外幕墻的層間上制造了一個奇特的有著夢幻效果的金屬板與玻璃的復合幕墻。讓有著奇異三維造型的金屬板與通透的大透明玻璃有機的形成了一個整體(如圖2.1.5-a)。

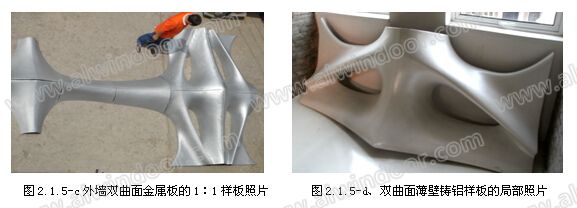

該項目在設計階段，相關設計和曲面板生產單位對方案的可行性進行了充分的分析。同時對難度極大的外墻雙曲面金屬板造形作了1：1的樣板(如圖2.1.5-c\d)。雙曲面板采用的是大型薄壁鑄鋁（詞條“鑄鋁”由行業大百科提供）技術制造成型的，其效果的表現力很好。在能充分展示藝術效果的同時又能保障金屬幕墻自身的安全性能。
該項目,雖然在施工階段由于各種原因,未能使用上三維曲板。而是采用了較為簡單的曲面鋁板作為金屬幕墻的外飾板，在建筑效果上打了折扣(如圖2.1.5-b)。但由于此項目在方案認證時已做了大量的可行性驗證工作及特殊節點的設計，為今后在這一類異型幕墻的設計積累了不少可貴的經驗。
2.1.4、哈爾濱文化中心大劇院金屬屋面雙曲面板的設計

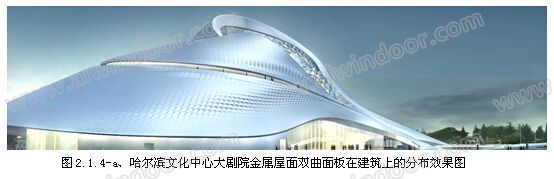

在哈爾濱大劇院的建筑設計中，著重強調了金屬屋面造型的三維曲線。在貫穿整個建筑的大空間曲線、曲面中還包含著多個小的，獨立的異型曲面。利用這些小的不規則的曲面在光線下反射的效果，來充分強調整體大曲面的質感和建筑整體的韻律感(如圖2.1.4-a)。

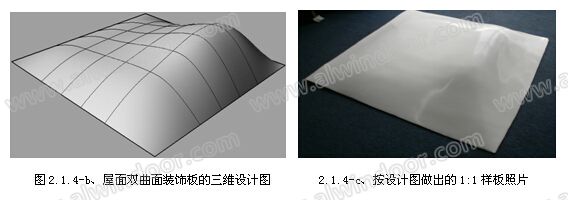

在整體的金屬屋面中包含著一部分獨立的異形三維曲面板，其尺寸大小、高低、形狀都不相同(如圖2.1.4-b\c)。這就要求在連接節點設計時要充分考慮到在保證對每一塊板的連接安全性的同時還要考慮在每塊板之間有相對應的連接裝置來限制在安裝過程中，板與板之間的高低誤差和位置誤差。
在對此類不規則的三維曲面設計時，需要重點考慮的是面板與結構的連接安全度，建筑整體屋面和幕墻的各項物理性能保障方案。外飾面各板塊之間的銜接、曲面與曲面邊線的過渡。還要考慮曲面邊部自然形成的空間曲線的順滑度。
應在設計階段就要充分考慮到施工誤差的消除和處理方案。最好是設計成面板的誤差過大就無法安裝，只要能裝得上，就能保證誤差在可控的范圍內的節點。
4、結束語
近年來，由于建筑業快速蓬勃發展，建筑幕墻形式在不斷的改進，也使得異形建筑幕墻的樣式和數量有了很大的增加，促進了幕墻行業設計和施工水平的普遍提高，促使幕墻材料（詞條“幕墻材料”由行業大百科提供）的多樣化和加工技術的提升。由于幕墻工程師們在提升建筑幕墻設計、加工、施工技術的同時，合理的利用和引進了汽車制造業、航空制造業，以及軍工制造等高科技技術，一次又一次的完成了高難度異形幕墻的項目。我們在總結多個異形幕墻項目的基礎上，提出了對異形幕墻定義和分類的方法，提供給同行們共同探討，促使我們幕墻設計向更成熟階段發展。
參考文獻
[1] 《玻璃幕墻工程技術規范》，中華人民共和行業規范, JGJ102-2003
[2] 王德勤，異型金屬板幕墻和屋面在設計中的難點解析，中國建筑防水-屋面工程，2013--23期
[3] 王德勤，張洋，楊濤，魯臺經貿中心異型屋面設計，中國建筑防水，2012-7期
[3] 王德勤，王琦，關于異型幕墻的概念和分類組合形式的探討，幕墻設計，2014-2期
